3d-Drucker kalibrieren: Druck optimierung (pressure advance)

Die Druckoptimierung hilft bei zwei Fehlern:

• es reduziert den Schmodder während der extrusionsfreien Fahrten des Druckkopfes und
• es reduziert Kleckse während des Drucks von Ecken.

Vorbereitung

• Lade folgendes Druckobjekt runter:square_tower.stl
• Slice den Squaretower mit folgenden Optionen:
  • Nimm eine hohe Druckgeschwindigkeit (z. B. 100mm/s)
  • 0% Füllung
  • Eine grobe Lagenhöhe (z. B. 75% des Düsendurchmessers; also 0,3mm bei einer 0,4mm Düse)
  • Deaktiviere jede Art vom dynamischer Beschleunigungskontrolle (dynamic acceleration control)
• Nach der Erzeugung der G-Code-Datei öffne die Datei in einem Editor und füge folgende Zeilen hinzu

SET_VELOCITY_LIMIT SQUARE_CORNER_VELOCITY=1 ACCEL=500

für Direktextruder füge noch folgede Zeile ein:

TUNING_TOWER COMMAND=SET_PRESSURE_ADVANCE PARAMETER=ADVANCE START=0 FACTOR=.005

Für Bowdenextruder diese:

TUNING_TOWER COMMAND=SET_PRESSURE_ADVANCE PARAMETER=ADVANCE START=0 FACTOR=.020

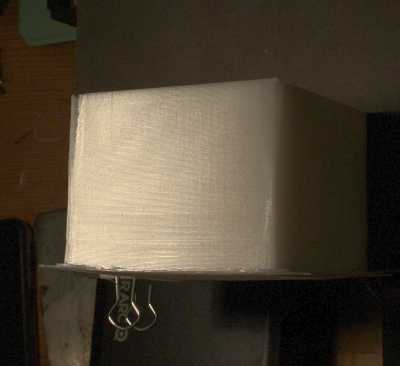

Drucken des Testturms & anpassen des Wertes

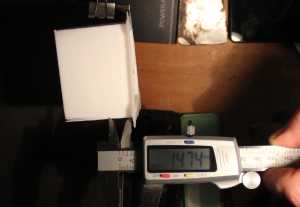

Nachdem man die Datei nun mit dem Drucker ausgedruckt hat, misst man mit einem Messschieber

von unten die Höhe mit der höchsten Qualitätniedrigsten aus:

!!! Schaut euch das bei allen vier Ecken an !!!

Dieser Wert (nachfolgend X) wird mit folgender Formel umgerechnet:

pressure_advance = start-höhe + X * Factor.

wobei Factor die Zahl aus der zweiten Zeile des obigen Scriptes ist. Für (also entweder für

Links & Weiterführende Informationen

• Dieser Beitrag basiert auf dem englischen Beitrag in der Klipper-Doku von Kevin O'Connor: Pressure Advance
• Für Marlin gibt es eine ähnliche Funktion: linear advance.
