Maschinenpate

Jens.

Einweisung erforderlich

Diese Maschine darf nicht ohne vorherige Einweisung genutzt werden.
Einweiser: Peter, Jens, tbd.
Die Einweisung ist schriftlich zu dokumentieren. Formblatt tbd.

Sicherheitshinweise

• Vorsicht mit langen Haaren und Kleidungsstücken, die sich im Sägeband verfangen können.
• Bitte Staubabsaugung nutzen und Arbeitsplatz nach dem Sägen saugen (s. Kurzanleitung)
• Immer ausreichend Abstand zum Sägeblatt halten, bei Bedarf Schiebestock nützen
• Fritz & Franz Videolink
• Absolut IMMER Abstand zum Sägeblatt von mindestens 12cm einhalten!
• Bediener und Zuschauer müssen IMMER neben der Säge stehen, da kleine Teile in Rotationsrichtung des Sägeblatts wegfliegen können
• Mundschutz benutzen: Feinstaub ist gesundheitsschädlich
• Sägeblattabdeckung und Spaltkeil dürfen nicht entfernt werden, verdeckte Schnitte sind untersagt
• Es darf nur der Winkelanschlag ODER der Längsanschlag genutzt werden

Kurzanleitung

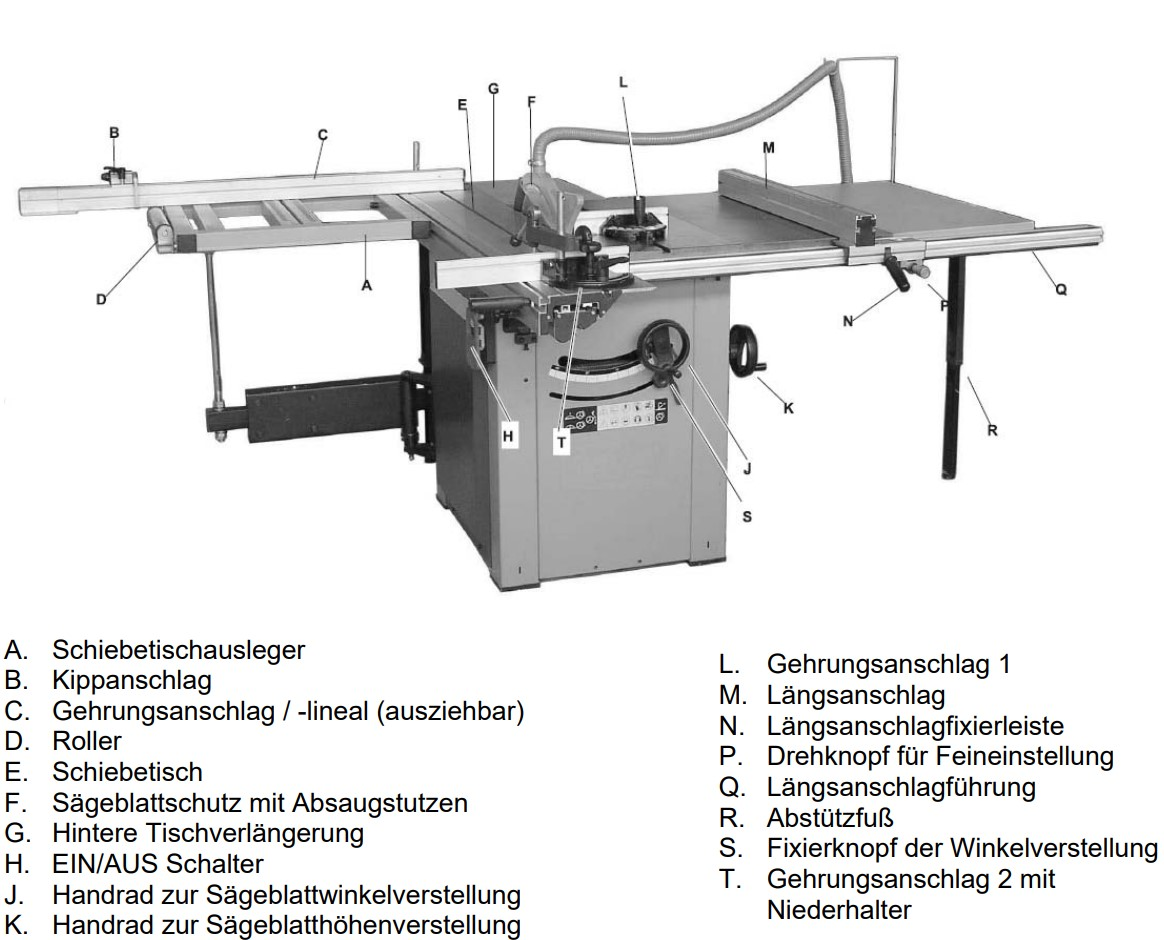

• Kippanschlag B am Gehrungsanschlag C des Schiebetischs
  oder auf Längsanschlag M auf gewünschte Breite einstellen
• Achtung: Winkelanschlag 0 Grad ist nicht da, wo die Null steht, sondern da wo mit dem dickeren Strich die Skala beginnt
• Mit Handrad K Sägeblatthöhe einstellen, dabei löst sich der Arretierhebel, diesen nachher wieder nach rechts arretieren
• Mit Handrad J bei Bedarf Winkel des Sägeblatts einstellen, vorher Fixierknopf S lösen, nachher anziehen
• Absaugung einschalten
• Konzentrieren: Ist alles was ich mache sicher?
• Säge einschalten
• Material erst nach dem Einschalten an Sägeblatt führen
• Schnitte durchführen
• Säge ausschalten
• Absaugung ausschalten
• Ggf. an der Säge eingestellte Winkel (Gehrungsanschlag, Sägeblatt) wieder auf 0 stellen
• nach dem Sägen Arbeitsplatz mit dem Spezial-Staubsauger der beiden Holzwerkstätten saugen, dieser hat einen speziellen Feinstaubfilter
• Wenn etwas mit der Maschine nicht ok ist bitte Meldung an Jens
• Aufräumen - die Werkstatt muss IMMER aufgeräumt und sauber hinterlassen werden!

Original-Anleitung

Ist im Anhang :-)

Zubehör

• Gehrungsanschlag L in Schublade tbd
• Ersatzsägeblatt und Shims in Schublade tbd

Schäden, Reparaturen und sonstige geplante Arbeiten

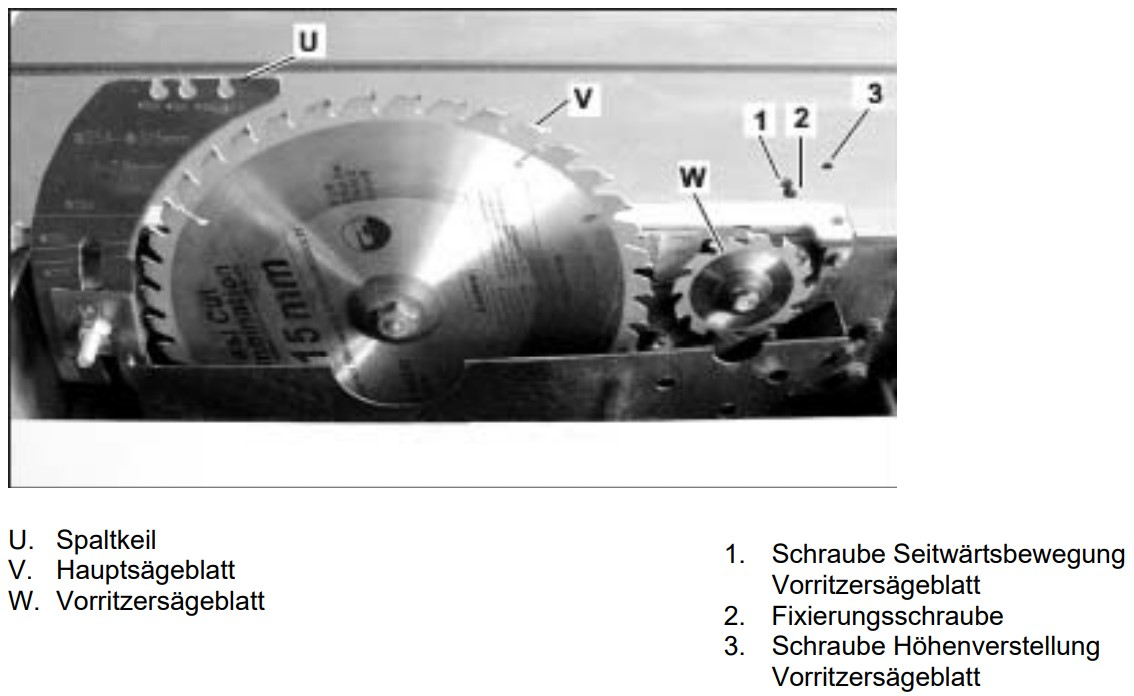

• Vermutlich durch eine verbogene Halterung macht der Vorritzer einen minimal breiteren Ritz als das Sägeblatt.
  Wenn das stört kann der Vorritzer entweder versenkt werden oder aus der mittigen Lage verschoben werden.
  Dies darf nur in Absprache mit Jens oder Peter gemacht werden, s. Bild mit Schrauben 1, 2 und 3.
• Die Säge kann noch besser staubdicht gemacht werden, wer mag kann Jens oder Peter beim Upgrade helfen
