Problembeschreibung:

Es kommt wohl häufiger vor das man Holzdübel in die Seitenteile von Brettern einsetzen muß.

dabei ist es wichtig , das die Dübel zentriert, senkrecht, und tiefenpassgenau eingesetzt werden.

Lösungsansatz mit 3D-Druck:

Wir drucken eine Schablone mit der man alle Anforderungen auf einmal umsetzen kann.

Wir brauchen einige Parameter um das Umzusetzen
die Dicke der Bohrers (halt passend zum Holzdübel)

Die Tiefe des Bohrlochs (wohl meistens die halbe Höhe des Holzdübels )

Die Dicke des Holzbretts in welchem wir den Dübel einsetzen (sollte mehr als das Doppelte der Dicke des Dübels sein)

Der Fehler den der 3D-Drucker beim Extrudieren verursacht ( Bei einem Ender3 mit 0,4 Nozzle[Düse] beträgt dieser Fehler 0,15mm )

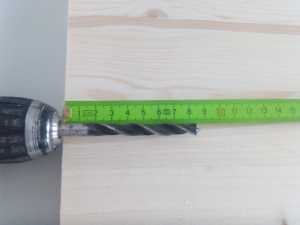

Und zum Schluß benötigen wir die Länge des Bohrers gemessen vom Bohrfutter

Haben wir alle diese werte können wir mit Freecad unsere Schablone erzeugen

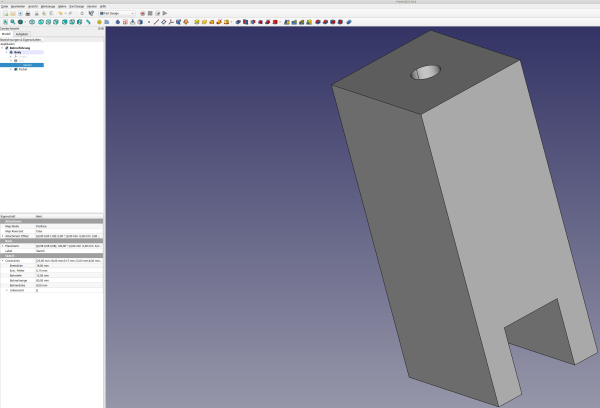

Wir öffen in Freecad die Datei Bohrerführung.FCStd und wechseln in die Part Design Ansicht

Wir können hier links unten die ermittelten Werte eintragen

Wir kommen an diese Ansicht indem wir im Body das Pad aufmachen und den Sketch anklicken man sieht dann die Werte des Sketches und klickt dor die Constraints auf

indem man auf die einzelnen werte klickt kann man diese verändern

Hat man alle Werte den Eigenen Vorgaben angepasst kann man im Feld darüber mit einem Klick auf Pocket das gesamte Objekt selektieren.

Ist das Objekt selektiert ändert ers normalerweise seine Farbe und man kann im Hauptmenü unter Datei/Exportieren sein Werk exportieren

Es ist ein Verzeichnis anzuwählen, ein Dateiname anzugeben und das Dateiformat auszuwählen.STL Mesh (*.stl *.ast)

Damit sind wir in Freecad fertig !

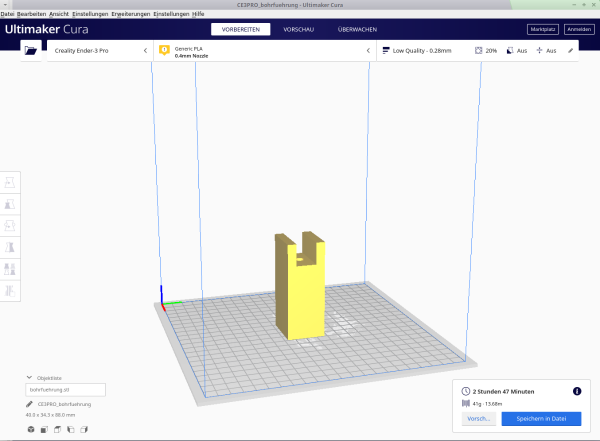

Die erzeugte Datei laden wir nun in Cura drehen das Objekt richtig und wählen LowQuality zum slicen

Danach gehts zum Drucken

Ist der Druck fertig kanns Losgehen

Dann den Bohrer einführen

Bohren bis zum Anschlag eventuell muß man zwischendurch mehrmals Bohrmaterial entfernen

Aber als Ergebnis sollte man sowas erhalten

Den Dübel einführen und fertig .

Schön zentriert , richtig ausgerichtet , und genau so tief wie man ihn braucht
