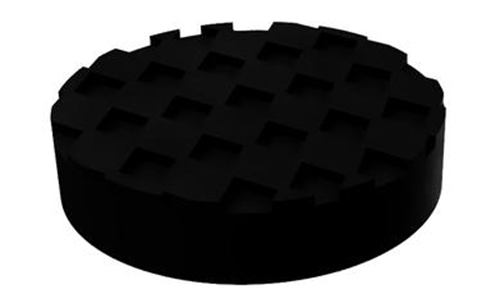

Lerninhalt:

Diese Übung vermittelt Ihnen die folgenden Lerninhalte:

• Erzeugen einer neuen Konstruktion
• Erzeugen einer Skizze
• Extrudieren einer Skizze
• Erzeugen einer rechteckigen Anordnung
• Vergeben eines Materials

2.3.1 – Erzeugen und speichern Sie ein neues Model

1. Starten Sie AUTODESK FUSION 360.

2. Vergewissern Sie sich, dass Sie sich im Arbeitsbereich Konstruktion befinden.

3. Klicken Sie auf Datei > Neue Konstruktion in der Schnellzugriffsleiste

4. Wählen Sie Datei > Speichern in der Schnellzugriffsleiste. Dann geben Sie Fuss als Name ein und gehen dann auf OK.

2.3.2 – Erzeugen Sie als erstes Element die Skizze des Fußes

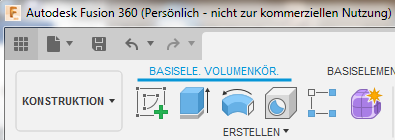

1. Vergewissern Sie sich, dass Sie sich im Werkzeugkasten Basiselemente Volumenkörper befinden

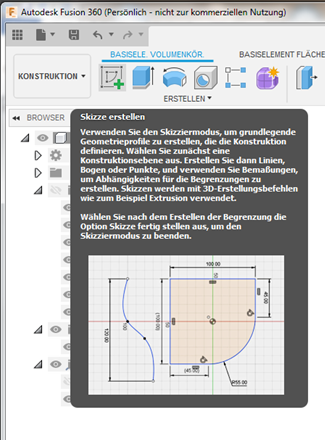

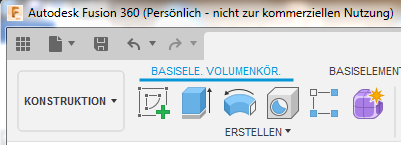

2. Klicken Sie auf  Skizze erstellen im Werkzeugkasten.

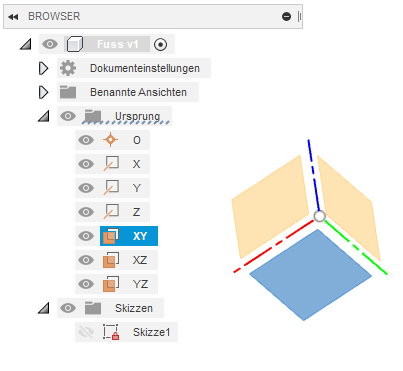

3. Wählen Sie die XY-Ebene zum Erstellen der Skizze aus.

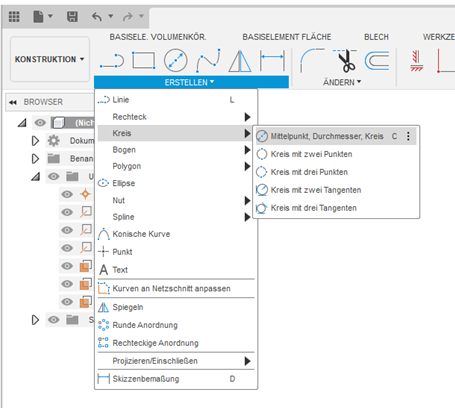

4. Klicken Sie auf Erstellen > Kreis > Mittelpunkt, Durchmesser, Kreis im Werkzeugkasten.

5. Platzieren Sie den Nullpunkt des Kreises auf dem Nullpunkt der Skizzierebene, und bemaßen Sie den Durchmesser=18mm wie im unteren Bild dargestellt.

6. Klicken Sie auf Skizze fertig stellen im Werkzeugkasten.

2.3.3 – Extrudieren Sie die Skizze und erstellen Sie damit den Körper des Fußes

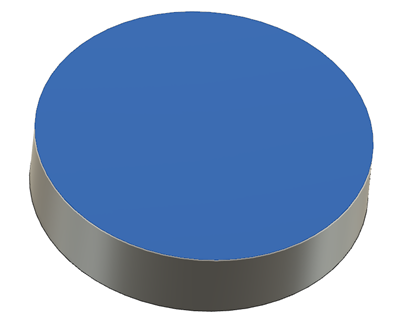

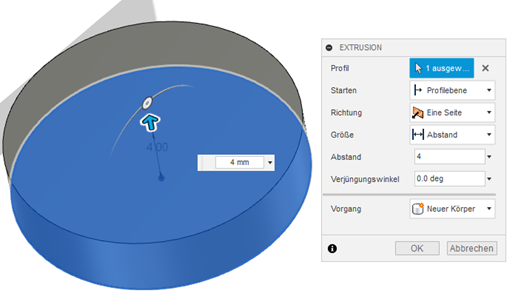

1. Klicken Sie auf Erstellen > Extrusion im Werkzeugkasten. Geben Sie den Abstand=4mm ein, und verlassen Sie den Befehl mit OK.

2. Klicken Sie auf Datei > Speichern in der Schnellzugriff-Leiste. Bei Bedarf fügen Sie eine Versionsbeschreibung hinzu, und verlassen Sie den Befehl mit OK

2.3.4 – Erzeugen Sie die Skizze der Raute

1. Klicken Sie auf Skizze erstellen im Werkzeugkasten.

2. Wählen Sie die obere Ebene des Fußes zum Erstellen der Skizze aus.

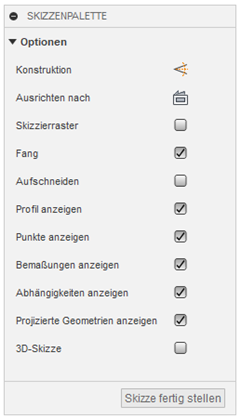

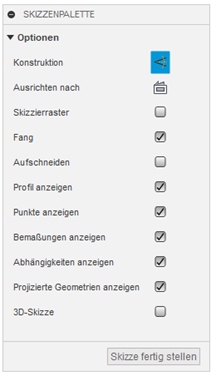

3. Vergewissern Sie sich, dass die Option Skizzenpalette > Konstruktion aktiviert ist.

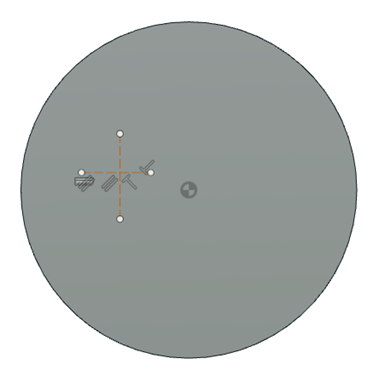

4. Klicken Sie auf Erstellen > Linie, und skizzieren Sie ein Mittelkreuz wie im unteren Bild dargestellt.

5. Vergewissern Sie sich, dass die Option Skizzenpalette > Konstruktion deaktiviert ist.

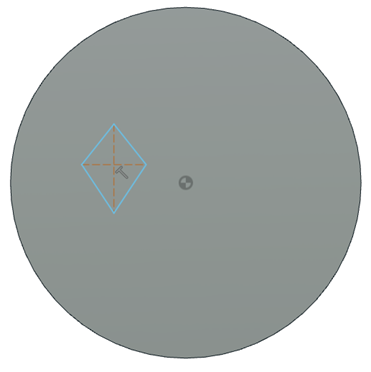

6. Klicken Sie auf Erstellen > Linie, und skizzieren Sie eine Raute wie im unteren Bild dargestellt.

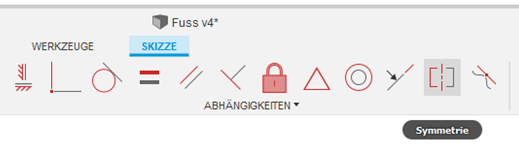

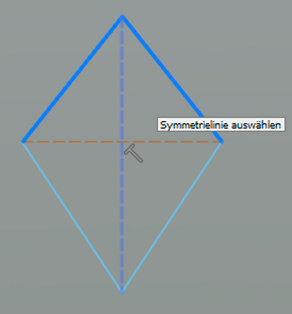

7. Klicken Sie auf Abhängigkeiten > Symmetrie im Werkzeugkasten.

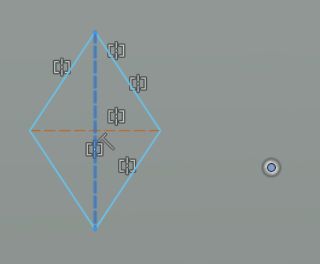

8. Vergeben Sie Symmetrie Abhängigkeiten wie im unteren Bild dargestellt.

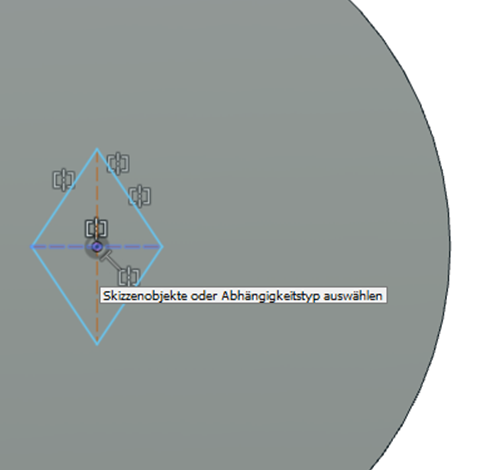

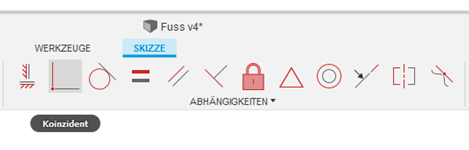

9. Klicken Sie auf Abhängigkeiten > Koinzident im Werkzeugkasten.

10. Vergeben Sie Koinzident Abhängigkeiten zum Mittelpunkt des Zylinders wie im unteren Bild dargestellt.

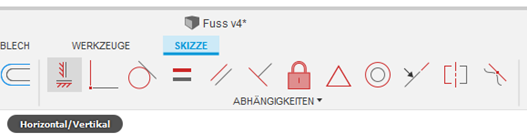

11. Klicken Sie auf Abhängigkeiten > Horizontal/Vertikal im Werkzeugkasten.

12. Vergeben Sie eine Horizontal Abhängigkeit wie im unteren Bild dargestellt.

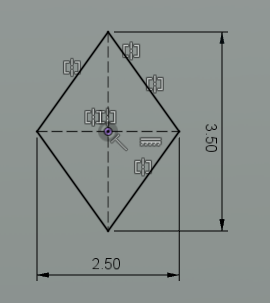

13. Klicken Sie auf Erstellen > Skizzenbemaßung, und erstellen Sie zwei Skizzenbemaßungen wie im unteren Bild dargestellt.

14. Klicken Sie auf Skizze fertig stellen im Werkzeugkasten.

2.3.5 – Extrudieren Sie die Skizze der Raute und ziehen diese vom Fuß ab

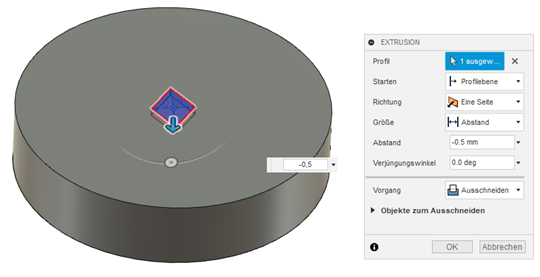

1. Klicken Sie auf Erstellen > Extrusion im Werkzeugkasten. Geben Sie den Abstand=-0,5mm ein und Vorgang=Ausschneiden. Verlassen Sie den Befehl mit OK.

2. Klicken Sie auf Datei > Speichern in der Schnellzugriffsleiste. Bei Bedarf fügen Sie eine Versionsbeschreibung hinzu, und verlassen Sie den Befehl mit OK

2.3.6 – Extrudieren Sie die Skizze der Raute und ziehen diese vom Fuß ab

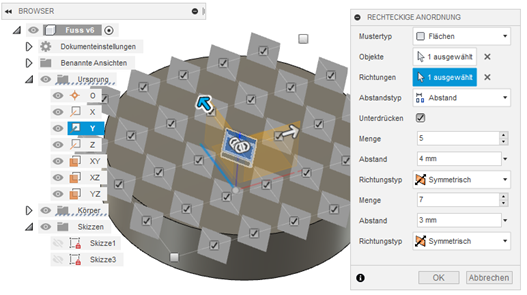

1. Klicken Sie auf Erstellen > Rechteckige Anordnung im Werkzeugkasten. Erstellen Sie die rechteckige Anordnung mit den im unteren Bild dargestellten Werten. Die nicht benötigten Kopien können abgewählt werden. Als Richtung wählen Sie die Y-Achse aus. Verlassen Sie den Befehl mit OK.

2. Klicken Sie auf Datei > Speichern in der Schnellzugriffsleiste. Bei Bedarf fügen Sie eine Versionsbeschreibung hinzu, und verlassen Sie den Befehl mit OK

2.3.7 – Vergeben Sie das Material für das Werkstück

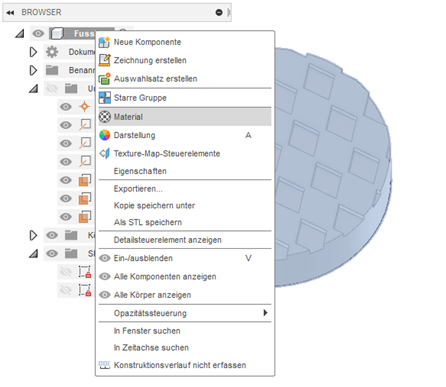

1. Öffnen Sie mittels rechte Maustaste > Material das Materialmenü der Komponente Grundplatte.

2. Ziehen Sie das Material Gummi mittels Drag and Drop auf die Komponente Fuss. Verlassen Sie das Menü mit OK.

3. Klicken Sie auf Datei > Speichern in der Schnellzugriffsleiste. Bei Bedarf fügen Sie eine Versionsbeschreibung hinzu, und verlassen Sie den Befehl mit OK.
